钻头的国际标准代码IADC CODE
[企业管理]  发布时间:2014-04-30 16:35:47  浏览次数:2286

钻头的国际标准代码IADC CODE

一、牙轮钻头

    对于牙轮钻头来说,它的代码只有四位(第四位为附加码,很少用)。

    第一位代表钻头的类型:

  1-3表示铣齿钻头(Milled Tooth Bit),

 4-8表示镶齿钻头(Insert Tooth Bit),如下图。



    具体代表的意思为:

  1--铣齿,软地层(低抗压强度,高可钻性);

  2--铣齿,中-中硬地层(高抗压强度);

  3--铣齿,硬、研磨性或半研磨性地层;

  4--镶齿,软地层(低抗压强度,高可钻性);

  5--镶齿,软-中硬地层(低抗压强度);

  6--镶齿,中硬地层(高抗压强度);

  7--镶齿,硬、研磨性或中等研磨性地层;

  8--镶齿,极硬(高研磨性地层)。

    第二位字码代表岩石级别代号:

  表示在第一位数码表示的所钻地层中再依次从软到硬分成1、2、3、4共4个

等级。

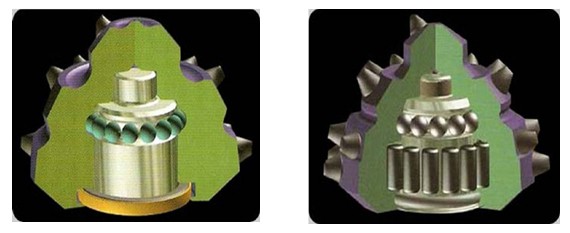

    第三位数码为钻头结构特征代号:

    用9个数字表示,其中1~7表示钻头轴承及保径特征,8与9留待未来的新结构钻头用。1~7表示的意义如下:

 1--非密封滚动轴承;

  2--空气清洗、冷却,滚动轴承;

  3--滚动轴承,保径;

  4--滚动密封轴承;

  5--滚动密封轴承,保径;

  6--滑动、密封轴承;

 7--滑动、密封轴承,保径。

    第四位字码为钻头附加结构特征代号:(用的不多)用以表示前面三位数字无法表达的特征,用英文字母表示。

    目前IADC已定义了11个特征:

  A--空气冷却; C--中心喷嘴;

  D--定向钻进; E--加长喷嘴;

  G--附加保径/钻头体保护; J--喷嘴偏射;

  R--加强焊缝(用于顿钻); S--标准铣齿;

  X--楔形镶齿; Y--圆锥形镶齿;

  Z--其他形状镶齿。

    有些钻头其结构可能兼有多种附加结构特征,则应选择一个主要的特征符号表示。

    例如: 牙轮钻头517 表示钻头是镶齿钻头;适用于软地层钻进;滑动、密封轴承,有保径功能。





二、PDC钻头

    PDC 钻头的IADC CODE有四位:

    第一位表示钻头的本体结构。

  "M":Matrix 胎体

  "S":Steel 钢体

  "D":Diamond 金刚石

    第二位表示适用于地层的软硬程度:

  1: Very soft

  2: Soft

  3: Soft to medium

  4: Medium

  5: No code

  6: Medium hard

  7: Hard

    第三位表示切削齿的结构:

 对应地层的软硬程度的前四位,分别用1,2,3,4表示PDC钻头的切削齿的大小。国际IADC分别对应的是:

    1: 大于19mm的齿

    2: 19mm的齿

    3: 13mm的齿

    4: 8mm的齿

(有的人员倾向于这样理解IADC PDC 钻头分类:

    1:大于19mm的齿

    2:19mm-13mm之间的齿(包括19mm)

    3: 13mm-8mm之间(包括13mm)

    4:小于等于8mm

如果按这样的分类,就可以把16mm的齿分到2里面。

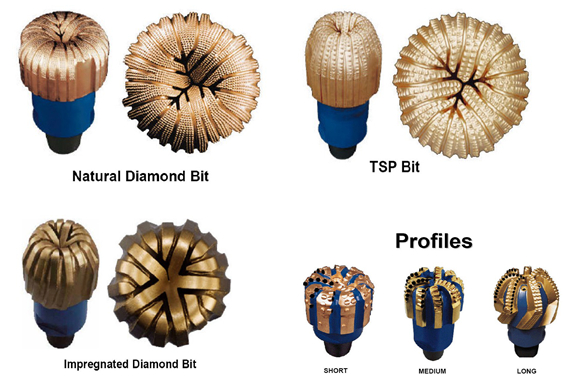

 对应地层的软硬程度的后三位,分别用1,2,3(没有4)表示金刚石钻头的类

型。国际IADC分别对应的是:

    1: Natural diamond(自然金刚石)

    2: TSP (Thermally Stable Polycrystalline)

    3: Combination(复合金刚石)

 第五位没有用

    第四位表示钻头的冠部形状:

    1: Short fishtail (短鱼尾状)

    2: Short profile (短冠形)

    3: Medium profile (中冠形)

    4: Long profile (长冠形)

    例如: M323表示胎体结构,适用于中软地层,19mm切削齿,长冠形。
